1. GENEL
Tesiste atiksudan gaz üretilecek olup, bu gazdan elde edilecek enerji yine tesis içinde kullanılacaktır.
2025 yılında tesisin 1,400,000 kişiye hizmet verebilecek şekilde genişletileceği düşünülerek planlamalar yapılmıştır.
2. PROJE İLE AŞAĞIDAKİLER GERÇEKLEŞTİRİLECEKTİR
Hizmet edilecek nüfus: 800,000
Tasarım debisi : 10,540 m³/saat
Arıtma sistemi :Uzun Havalandırmalı Biyolojik Arıtma
Gaz üretimi : 8,000 m³/gün
Üretilebilecek elektrik enerjisi miktarı : 20,000 kWh/gün
Tesisin kurulu gücü : 4000 kVA
3. PROSESİN ÜNİTELERİ VE TANIMLARI:
Ünite adı : Giriş Pompa İstasyonu
Ekipmanları : Dalgıç pompalar
Adet : 2+1 (2025 için 3+1)
Kapasite : 5750 m3/h, 14 mwc
Basma yüksekliği : 1049 m
Amacı : Atiksuya seviye kazandırılması
Ünite adı : İzgara Kanalları
Ekipmanları : Kaba ve ince ızgaralar, İzgara Presi
Adet : 2+1 (2025 için 3+1)
Temizleme : Mekanik temizlemeli
Amacı : Atiksu içindeki iri katı maddelerin ayrılarak ileri aşamalardaki pompa vb. mekanik ekipmanların zarar görmesinin önlenmesi

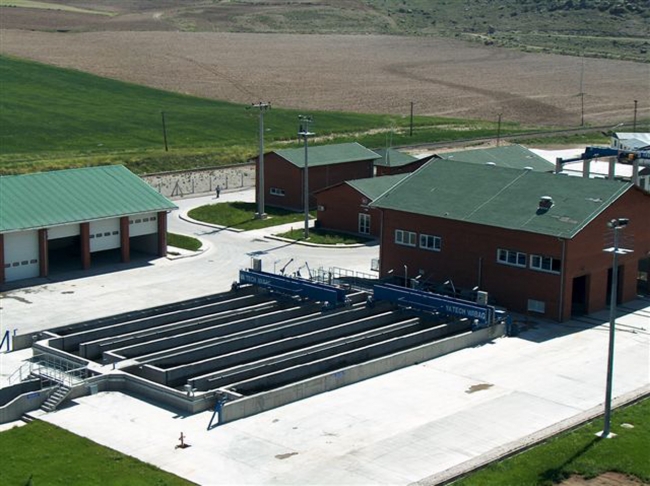

Ünite adı : Kum ve Yağ Tutucular
Ekipmanları : Kum ve Yağ sıyırıcı köprüler, Kum pompaları, Kum yıkama tankları, Blowerlar
Adet : 4 (2025 için 6)
Tıpı : Havalandırmalı
Amacı : Atiksu içindeki kum ve yagin ayrılarak ileri aşamalarda tanklarda kum birikmesinin ve mekanik ekipmanların zarar görmesinin önlenmesi
Ünite adı : Giriş Debi Ölçüm Kanalı
Ekipmanları : Parshall Savağı ve Debimetre
Adet : 1
Amacı : Tesise giren atiksu miktarının belirlenmesi

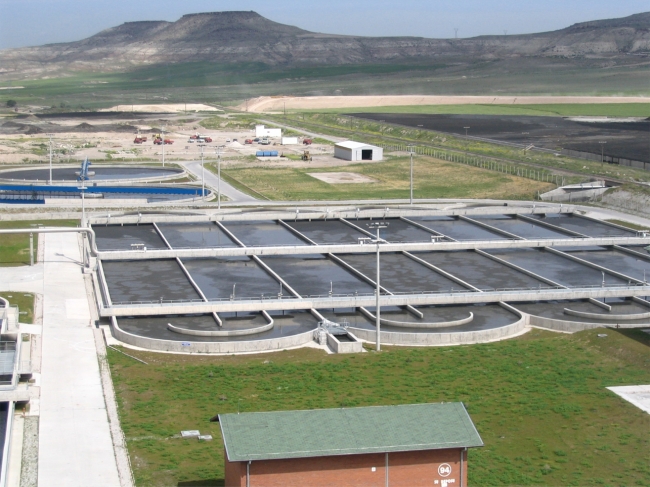

Ünite adı : On Çökeltme Tankları
Ekipmanları : Çamur sıyırıcılar, Dalgıç çamur pompaları
Adet : 2 (2025 için 4)
Hacmi : 2 x 2500 m3
Tıpı : Dairesel, çap 35.70 m
Amacı : Atiksu içindeki organik kirletici maddelerin bir kısmının ayrılarak çamur çürütücülerde gaz elde edilmesine olanak sağlaması
Ünite adı : Bio-Fosfor Tankı
Ekipmanları : Dalgıç karıştırıcılar
Adet : 1 (2025 için 2)
Hacmi : 14,000 m3
Amacı : Atiksu içindeki fosforun uzaklaştırılması

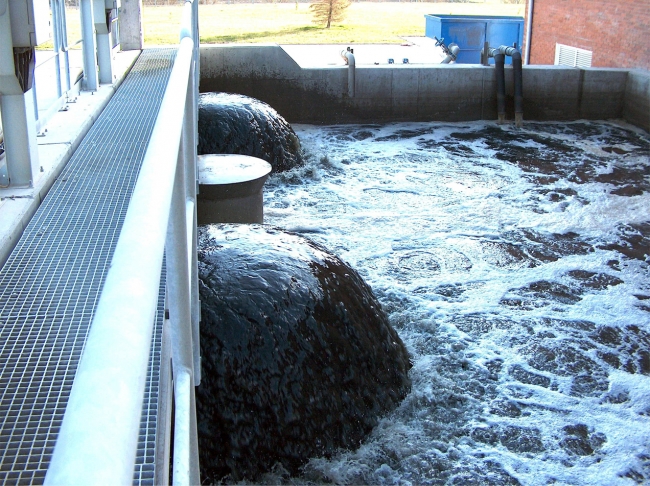

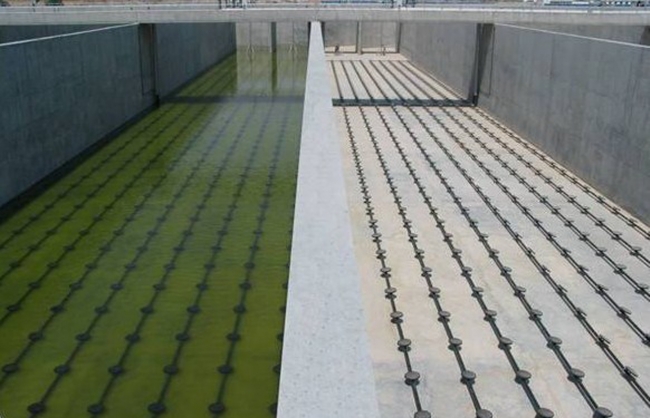

Ünite adı : Havalandırma Tankları
Ekipmanları : Dalgıç karıştırıcılar, difuzörler, blowerlar
Adet : 8 (2025 için 16)
Hacmi : 8 x 22,656 m3
Amacı : Atiksu içindeki kirletici organik maddelerin ve azotun biyolojik yöntemlerle mikroorganizmaların organik maddeleri besin olarak kullanması) ayrılması

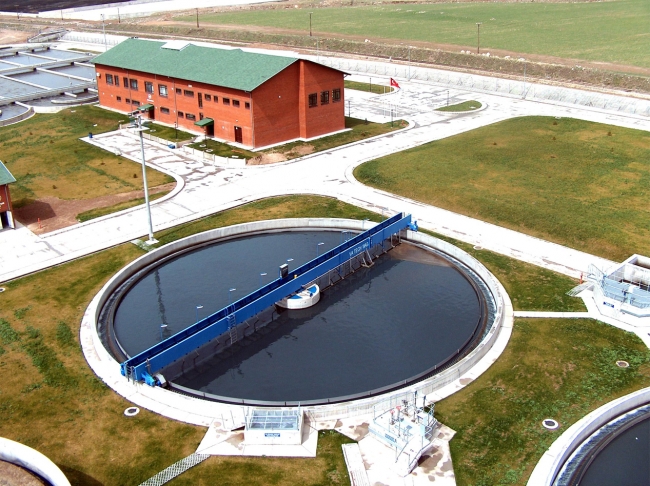

Ünite adı : Son Çökeltme Tankları
Ekipmanları : Çamur sıyırıcılar, Dalgıç Fazla Çamur ve Geri Devir Çamuru Pompaları
Adet : 4 (2025 için 6)
Hacmi : 4 x 14,261 m3
Tıpı : Dairesel, çap 59.40 m
Amacı : Organik maddeleri besin olarak kullanan mikroorganizmaların fazlasının çamur olarak dışarı atılmasının ve bir kısmının da tesise geri döndürülmesinin sağlanması
Ünite adı : Çıkış Debi Ölçüm Kanalı
Ekipmanları : Parshall Savağı ve Debimetre
Adet : 1
Amacı : Tesisten çıkan atiksu miktarının belirlenmesi
Ünite adı : On Yoğunlaştırıcı
Ekipmanları : Çamur kalınlaştırıcı, Çamur pompaları
Adet : 1 (2025 için 2)
Hacmi : 590 m3
Tıpı : Dairesel, çap 17.30 m
Amacı : On çökeltme tankı tabanından çekilen çamurun daha yoğun hale getirilmesinin sağlanması

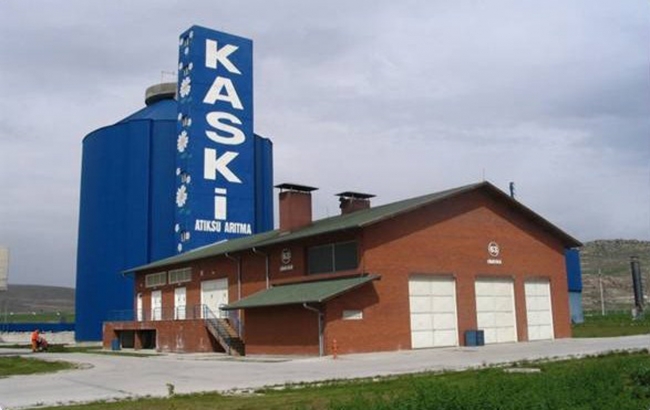

Ünite adı : Çamur Çürütücü
Ekipmanları : Esanjörler, Gaz kompresörleri, CHP ünitesi, Sirkülasyon
Pompaları
Adet : 1 (2025 için 2)
Hacmi : 6750 m3
Tıpı : Dairesel, çap 21.00 m
Amacı : On çökeltme tanklarından alınan çamurun oksijensiz ortamda çürütülerek gaz elde edilmesi
Ünite adı : Karışık Çamur Yoğunlaştırıcılar
Ekipmanları : Çamur kalınlaştırıcı
Adet : 2 (2025 için 3)
Hacmi : 2 x 1184 m3
Tıpı : Dairesel, çap 17.20 m
Amacı : Son çökeltme tankı tabanından çekilen fazla çamurun ve çamur çürütücüden çıkan çürütülmüş on çamurun daha yoğun hale getirilmesinin sağlanması
Ünite adı : Çamur Depolama Tankı
Ekipmanları : Havalandırma sistemi
Adet : 1 (2025 için 2)
Hacmi : 1184 m3
Tıpı : Dairesel, çap 17.20 m
Amacı : Çamur susuzlaştırma işlemi öncesi çamurun depolanması
Ünite adı : Gaz Depolama Tankı
Adet : 1 (2025 için 2)
Hacmi : 4000 m3
Tıpı : Dairesel, çap 22.5 m
Amacı : Çamurdan üretilen gazın depolanması
Ünite adı : Gaz Yakma Bacası
Adet : 1
Amacı : Fazla gazın yakılmasının sağlanması
Ünite adı : Çamur Susuzlaştırıcılar
Tıpı : Belt Filreler
Adet : 4+1 (2025 için 5+1)
Kapasite : 25 m3/h
Amacı : Polielektrolit ve kireç yardımı ile fazla çamurun atılmadan önce 35% katı madde içeriğine sahip olacak şekilde susuzlaştırılması
Kayseri - TURKİYE/ TEKSER İnşaat A.Ş.
